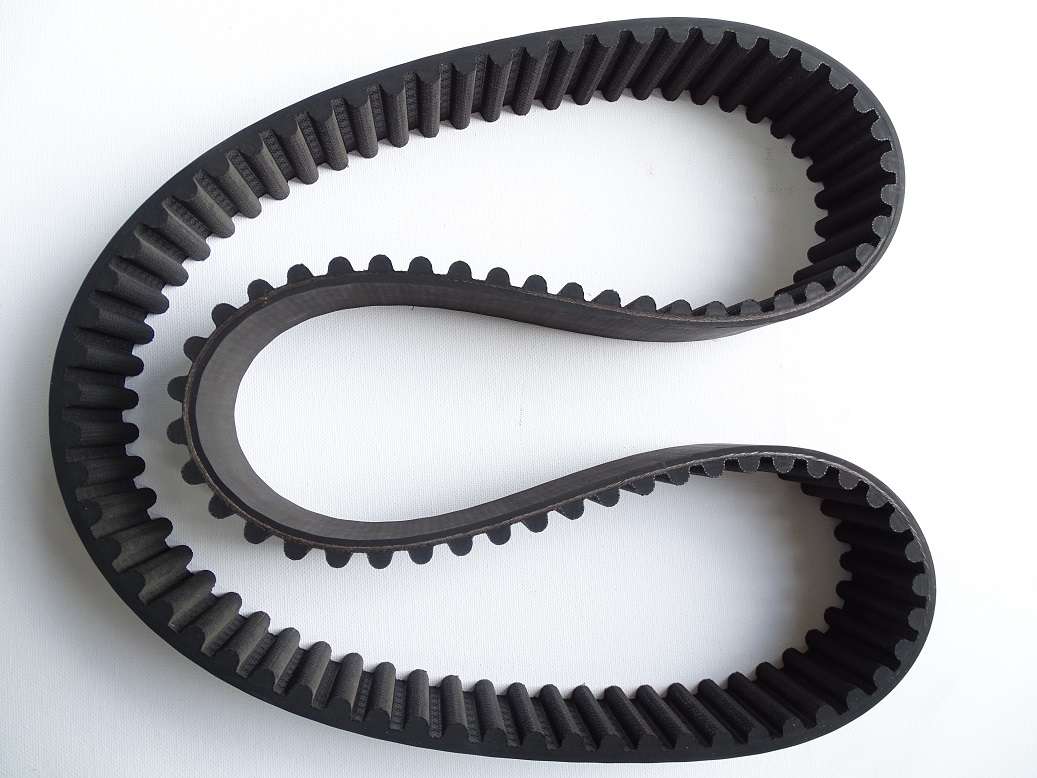

Kauçuk Zaman Kayışı

Tip (TYPE)	Adım (Pb)	Diş Açısı (2γ°)	Alt Diş Kalınlığı (s)	Diş Yüksekliği (hg)	Diş Kök Yarıçapı (rr)	Diş Ucu Yarıçapı (ra)	Kayış Kalınlığı (H)	Diş Sayısı Aralığı	Hat Uzunluğu (mm)
MXL	2.032	40	1.14	0.51	0.13	0.13	1.14	43~2044	87.38~4153.41
XXL	3.175	50	1.73	0.76	0.20	0.20	1.52	46~124	146.05~393.70
XL	5.080	50	2.57	1.27	0.38	0.38	2.30	22~510	111.76~2590.80
L	9.525	50	4.65	1.91	0.51	0.51	3.60	23~530	219.08~5048.25
H	12.700	40	6.12	2.29	1.02	0.43	4.30	29~440	368.30~5588.00
XH	22.225	40	7.65	3.17	1.52	0.46	6.20	35~220	1177.93~4889.50
XXH	31.750	40	19.05	9.53	2.29	1.52	15.70	56~144	1778.00~4572.00

Tip (TYPE)	Adım (Pb)	Diş Açısı (2γ°)	Alt Diş Kalınlığı (s)	Diş Yüksekliği (hg)	Diş Kök Yarıçapı (rr)	Diş Ucu Yarıçapı (ra)	Kayış Kalınlığı (H)	Diş Sayısı Aralığı	Hat Uzunluğu (mm)
T2.5	2.5	40°	1.50	0.70	0.2	0.2	1.3	42~312	105.00~780.00
T5	5.0	40°	2.65	1.20	0.4	0.4	2.2	30~400	150.00~2000.00
T10	10.0	40°	5.30	2.50	0.6	0.6	4.5	34~536	340.00~5360.00
T20	20.0	40°	10.15	5.00	0.8	0.8	8.0	61~181	1220.00~3620.00

Tip (TYPE)	Adım (Pb)	Diş Açısı (2γ°)	Alt Diş Kalınlığı (s)	Diş Yüksekliği (hg)	Diş Kök Yarıçapı (rr)	Diş Ucu Yarıçapı (ra)	Kayış Kalınlığı (H)	Diş Sayısı Aralığı	Hat Uzunluğu (mm)
3M	3.0	14°	1.78	1.17	0.24–0.3	0.87	2.4	35~1000	105.00~3000.00
5M	5.0	14°	3.05	2.06	0.40–0.84	1.49	3.8	35~852	175.00~4260.00
8M	8.0	14°	5.15	3.36	0.64–0.76	2.46	6.0	36~565	288.00~4520.00
14M	14.0	14°	9.40	6.02	1.20–1.35	4.50	10.0	56~340	784.00~4760.00
20M	20.0	14°	14.00	8.40	1.77–2.01	6.50	13.2	100~260	2000.00~5200.00

Tip (TYPE)	Adım (Pb)	Alt Diş Kalınlığı (s)	Diş Yüksekliği (hg)	Yan Yarıçap (bb)	Diş Kök Yarıçapı (rr)	Diş Ucu Yarıçapı (ra)	Kayış Kalınlığı (H)	Diş Sayısı Aralığı	Hat Uzunluğu (mm)
S2M	2.0	1.30	0.76	1.3	0.2	0.2	1.36	44~1914	88.00~3828.00
S3M	3.0	1.95	1.14	1.95	0.30	0.30	1.94	41~500	123.00~1500.00
S4.5M	4.5	2.93	1.71	2.93	0.45	0.45	2.81	40~201	180.00~904.50
S5M	5.0	3.25	1.91	3.25	0.50	0.50	3.05	30~560	150.00~2800.00
S8M	8.0	5.20	3.05	5.20	0.80	0.80	5.40	53~500	424.00~4000.00
S14M	14.0	9.10	5.30	9.10	1.40	1.40	10.20	69~322	966.00~4508.00

Tip (TYPE)	Adım (Pb)	Alt Diş Kalınlığı (s)	Diş Yüksekliği (hg)	Kayış Kalınlığı (H)	Diş Sayısı Aralığı	Hat Uzunluğu (mm)
P2M	2.0	1.30	0.73	1.3	56~612	112.00~1224.00
P3M	3.0	1.95	1.09	1.9	30~621	90.00~1863.00
P5M	5.0	3.25	1.81	3.6	36~400	180.00~2000.00
P8M	8.0	5.20	2.90	5.5	40~550	320.00~4400.00
P14M	14.0	9.50	6.00	10.0	69~327	966.00~4578.00

Tip (TYPE)	Adım (Pb)	Diş Yüksekliği (hg)	Diş Ucu Yarıçapı (R₁)	Yan Yarıçap (R₂)	Taban Yarıçapı (R₃)	Genişlik (b)	Kayış Kalınlığı (H)	Diş Sayısı Aralığı	Hat Uzunluğu (mm)
G2M	2.0	0.75	0.15	1.00	0.555	0.4	1.38	56~612	112.00~1224.00
G3M	3.0	1.14	0.25	1.52	0.85	0.61	2.40	30~621	90.00~1863.00
G5M	5.0	1.93	0.51	2.54	1.37	1.03	3.80	36~400	180.00~2000.00
Y8M	8.0	3.02	1.08	3.80	2.10	1.43	5.00	40~550	320.00~4400.00
